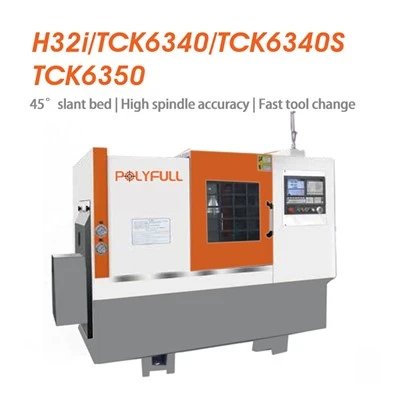

Skrå seng CNC dreiebenk
Hva er CNC dreiebenk med skrå seng
En CNC dreiebenk med skrå seng er en type maskinverktøy som brukes til dreieoperasjoner på metall eller andre materialer. I motsetning til tradisjonelle flate dreiebenker hvor sengen er horisontal, har en skrå dreiebenk sengen skråstilt. Denne designen tilbyr flere fordeler som forbedret sponfjerning, bedre synlighet av maskineringsprosessen og forbedret ergonomi for operatører. CNC-dreiebenker med skrå seng er ofte brukt i bransjer som krever presisjonsdreieoperasjoner på forskjellige arbeidsstykker.
Fordeler med CNC dreiebenk med skrå seng
God stabilitet
Behov for å behandle store deler bruker generelt skrå seng CNC dreiebenk styreskinne maskinverktøy, fordi de tilsvarende delene av mellomstore og store maskinverktøy er også veldig store, spesielt tårndelene, bruken av skrå styreskinne er hovedsakelig for å overvinne tyngdekraften for å ha bedre stabilitet for å forbedre nøyaktigheten til maskinverktøy, i noen tøffe omgivelser kan reflektere fordelene med skrå maskinverktøy.
Forbedre utnyttelsesgraden
Vippemaskinverktøyet kan effektivt utnytte plassen og redusere verktøymaskinens plane område.
Lett å fjerne sjetonger
Den skrånende føringsskinnen letter også konsentrasjonen av jernspon i sponfjerningsmaskinen for automatisk sponfjerning. Jernbrikken under skjæringen har høy varme, akkumuleringen i styreskinnen vil gjøre styreskinnen varmedeformasjon, slik at arbeidsnøyaktigheten endres, i den automatiske massebehandlingsprosessen vil føre til masseskrot av arbeidsstykket.
Høy grad av automatisering
Økningen i antall verktøymaskiner og konfigurasjonen av automatiske spontransportører er faktisk grunnlaget for automatisert produksjon. En person på vakt med flere verktøymaskiner har alltid vært utviklingsretningen for verktøymaskiner.
hvorfor velge oss
Profesjonsteam
Vi bruker egenutviklede maskinverktøy og roboter for å gi kundene fleksible automatiserte produksjonslinjer og forbedre konkurranseevnen til kundene.
Vår service
Overholdelse av "kvalitetsprodukter, service av høy kvalitet". Vi gir deg svar på nett 24 timer i døgnet.
Kvalitetskontroll
Standardisert og fullt optimalisert kvalitetskontroll, håndverk i produksjonsprosesser og prosessutstyr, som sikrer produktkvalitet.
Vårt produkt
Vi kan designe, utvikle, installere, teste, feilsøke industrirobot, dens enheter og relatert tilbehør, inkludert armaturoverføringsenhet, posisjoneringsenhet og kontrollsystem, vi kan tilby sveiserobot, skjærerobot, malerobot, sette sammen robot, poleringsrobot, utleveringsrobot , inspisere robot, buesveiserobot og så videre.
Forskjellen mellom CNC dreiebenk med skrå seng og CNC dreiebenk med flat seng
Sammenlign maskinoppsett
De to styreskinnene til flatbed CNC dreiebenken er parallelle med jordplanet. Planene til de to styreskinnene skjærer med bakkeplanet for å danne et skråplan med vinkler på 30 grader, 45 grader, 60 grader og 75 grader. Fra siden av maskinverktøyet er den flate CNC dreiebenken firkantet, og den skrå sengen CNC dreiebenken er en rettvinklet trekant. Under samme styreskinnebredde er åpenbart X-retningsvognen til det skråstilte underlaget lengre enn det flate underlaget. Den praktiske betydningen av å bruke den på en dreiebenk er at flere verktøyposisjoner kan ordnes.
Stiv snittkontrast
Tverrsnittsarealet til den skråliggende CNC-dreiebenkens CNC-dreiebenk er større enn den flate sengen med samme spesifikasjon, det vil si at bøyemotstanden og torsjonsmotstanden er sterkere. I retning av arbeidsstykkets avfasning er skjærekraften til CNC dreiebenken med skråliggende seng i hovedsak den samme som retningen til arbeidsstykkets tyngdekraft, spindelen går relativt jevnt, og det er ikke lett å forårsake skjærevibrasjoner. Når den flate CNC dreiebenken skjærer, er skjærekraften som genereres av verktøyet og arbeidsstykket 90 grader med tyngdekraften til arbeidsstykket, noe som er lett å forårsake vibrasjon.
Sammenligning av maskineringsnøyaktighet
Drivskruen til CNC dreiebenken er en kuleskrue. Transmisjonsklaringen mellom blyskruen og mutteren er liten, men det betyr ikke at det ikke er noen klaring. Så lenge det er et gap, når ledeskruen beveger seg i én retning etter reversering, vil den gjentatte posisjoneringsnøyaktigheten til CNC dreiebenken med reversert gap uunngåelig oppstå, og dermed påvirke maskineringsnøyaktigheten. Utformingen av den skrå CNC dreiebenken kan direkte påvirke klaringen til X-kuleskruen, og tyngdekraften virker direkte på skruens aksiale retning, slik at den omvendte klaringen til transmisjonen er nesten null. X-retnings blyskruen til den flate CNC dreiebenken påvirkes ikke av den aksiale tyngdekraften og kan ikke direkte eliminere klaringen. Dette er den iboende presisjonsfordelen med utformingen av den skråliggende CNC dreiebenken.
Sammenlign chip evakuering evner
Den skråliggende CNC dreiebenken påvirkes av tyngdekraften, så det er ikke lett å produsere viklingsverktøy, noe som bidrar til sponfjerning; samtidig har den et mellomliggende skrue- og styreskinnebeskyttelsesark, som kan unngå akkumulering av spon på skruen og styreskinnen. Skrå CNC-dreiebenker er generelt utstyrt med automatiske maskiner for fjerning av spon, som automatisk kan fjerne spon og øke den effektive arbeidstiden til arbeidere. Det er vanskelig å øke den automatiske spontransportøren med flatbedstrukturen.
Automatisert produksjonssammenligning
Med økningen i antall verktøymaskiner og konfigurasjonen av automatiske spontransportører, legger det faktisk grunnlaget for automatisert produksjon. En person på vakt for flere verktøymaskiner har alltid vært utviklingsretningen for verktøymaskiner. Den skrånende CNC dreiebenken øker fresekrafthodet, mater automatisk verktøymaskinen eller manipulatoren, mater automatisk, fullfører alle sponprosesser i en fastspenning, mater automatisk og fjerner spon automatisk, noe som gjør den til en effektiv helautomatisk CNC dreiebenk. Strukturen til den flate CNC dreiebenken er en ulempe i automatisert produksjon.
Den skråliggende CNC dreiebenken er en presisjons CNC dreiebenk med høy presisjon, fleksibilitet og holdbarhet, elegant utseende og sterk gjennomførbarhet. Den er egnet for presisjonsmaskinering av forskjellige høypresisjons, multi-batch, kompleksformede deler som brukes i luftfart, elektronikk, klokker og andre industrier.
Den skråliggende CNC dreiebenken er en 30 graders skrå styreskinne mikromaskinverktøy, som er preget av høy presisjon, høy hastighet og høy spindelhastighet. Det er mye brukt i behandlingen av mellomstore deler som luftfart, elektronikk, briller og lightere. Innenfor minus 0,005 bruker den skråliggende CNC-dreiebenken harde styreskinner, girskifting og hydraulisk fastspenning. Det er den mest avanserte mellomstore delebehandlingsmaskinen på markedet.
CNC dreiebenken med skråliggende seng er egnet for behandling av roterende deler med komplekse former, og kan utføre dreiing av sylindriske, buede, koniske og avtrappede overflater. Den kan ikke bare utføre utvendig dreiing og innvendig dreiing, men også dreie ulike innvendige og utvendige gjenger, samt boring, rømme, rømme og rulle. De viktigste strukturelle egenskapene til CNC dreiebenk med skrå seng. Bruk den generelle høystyrke støpejernssengebunnen, 60 graders skrå seng, jevn sponfjerning og god stivhet. Hver bevegelsesakse bruker lineær styreskinne, ingen kryp og høy posisjoneringsnøyaktighet. Hurtigskifteverktøyholder, alle typer verktøyholdere er fullt konfigurert, og effektiviteten er høy.
Den nye trenden med CNC-dreiebenkdesign med skrå seng
Etter folks inntrykk er CNC dreiebenk med skråseng en storskala maskinverktøy med stort areal og tung tonnasje. Selv om det er vanskelig å endre dette tungvinte bildet på en stund, har noen selskaper i bransjen begynt å bringe frem nye ideer innen utformingen av CNC dreiebenker med skråliggende senger. Sengestrukturen har en mer lett design, noe som også fører til nye trender innen maskinverktøydesign. For å utføre den lette utformingen av CNC-dreiebenken med skrå seng, er det nødvendig å avklare hva de lette indikatorene er. I lekmannstermer er det å redusere materialforbruket og energiforbruket under fremstillingen av sengen under forutsetning av å tilfredsstille den statiske stivheten til selve verktøymaskinen, og redusere vekten av sengen så mye som mulig.
Så, hvordan kan designere av CNC dreiebenker med skrå seng oppnå målet om lett design? Først av alt er det nødvendig å etablere en fysisk modell av sengdesignen, finne en bedre strukturell optimaliseringsvei på grunnlag av denne modellen, og ytterligere optimalisere designparameterne. Samtidig er det nødvendig å kombinere kravene til støpeprosessen og pålegge tilsvarende prosessbegrensninger. For det andre må designerne ytterligere optimalisere sengstørrelsen til CNC-dreiebenken med skrå seng. Spesifikt brukes den endelige elementprogramvaren til å oppnå en serie ytelsesparametere og data, og det tilsvarende funksjonelle forholdet oppnås gjennom ytelsesparameterne og dataene. , og kombiner deretter de ulike egenskapene til sengen for å oppnå den endelige optimaliserte størrelsen på sengen.
Etter at optimaliseringsdesignet til CNC dreiebenken med skrå seng er fullført, betyr det ikke slutten. Designeren må også analysere og sammenligne den statiske stivheten og utstyrsytelsen før og etter designet. Sju eller flere, og den statiske stivheten forblir uendret, noe som viser at designet har oppnådd det forhåndsbestemte målet. Denne trenden er uunngåelig for utviklingen av bransjen. Hvis produsentene kan mestre lettvektsdesignteknologi, vil de kunne utvikle seg i fremtiden. bli utviklingen av bransjen.
1. Fast punkt
Først av alt er det nødvendig å bestemme hvor mange vedlikeholdspunkter en CNC-maskin med skrå seng har, analysere utstyret vitenskapelig og identifisere delene som kan svikte. Så lenge disse vedlikeholdspunktene er "overvåket", vil feil bli funnet i tide.
2. Kalibrering
For hvert vedlikeholdspunkt på båten er det nødvendig å formulere standarder en etter en, slik som klaring, temperatur, trykk, flyt, tetthet, etc., det skal være klare kvantitative standarder, så lenge de spesifiserte standardene ikke overskrides, det er ikke en fiasko.
3. Regelmessig
Hvor ofte du skal sjekke, for å stille inn kontrollsyklusen. Noen punkter må kanskje kontrolleres flere ganger i båtklassen, og noen punkter kan kontrolleres en gang eller en gang i måneden, som bør avgjøres etter den konkrete situasjonen.
4. Faste elementer
Hvilke elementer som kontrolleres ved hvert vedlikeholdspunkt bør også være klart definert. Båtpunktet kan sjekke ett element, og kan også sjekke det underordnede elementet.
5. Bestem personen
Hvem som utfører kontrollen, enten det er operatør, vedlikeholdspersonell eller teknikere, bør gjennomføres i henhold til inspeksjonsstedet og tekniske nøyaktighetskrav.
6.Bekreftelse
Det er også forskrifter om hvordan man kontrollerer, om det er manuell observasjon eller instrumentmåling, og om man skal bruke vanlige instrumenter eller presisjonsinstrumenter.
7.Sjekk
Inspeksjonsmiljøet og trinnene må spesifiseres, om det skal inspiseres under produksjonsdrift eller nedlegges, og om inspeksjon skal demonteres eller ikke demonteres.
8.Ta opp
Inspeksjonen bør registreres i detalj og fylles ut tydelig i henhold til foreskrevet format. Inspeksjonsdataene og forskjellen mellom inspeksjonsdataene og foreskrevet standard, skjønnsinntrykket og håndteringsuttalelsen skal fylles ut. Inspektøren skal signere og angi kontrolltidspunktet.
9. Behandling
Hvis kontrollen kan behandles og justeres i midten, bør den behandles og justeres i tide, og behandlingsresultatene skal registreres i behandlingsregistrene. De som ikke har evne eller forutsetninger til å håndtere det, bør melde fra til aktuelt personell i tide og sørge for behandling. Imidlertid må enhver og enhver tid behandling fylle ut behandlingsprotokollen.
10.Analyse
Inspeksjonsregistrene og behandlingsregistrene bør systematisk analyseres med jevne mellomrom for å finne de svake "vedlikeholdspunktene". Det vil si at punktene med høy feilrate eller koblingene med store tap, legger frem meninger og sender dem til designere for forbedring.
Installasjon av skrå seng CNC dreiebenk
Den skråliggende CNC dreiebenken er en to-akset lenke semi-closed-loop full-funksjon CNC dreiebenk. Hovedakselen er en struktur med høy stivhet og høy hastighet. Den drives av en servomotor og kan realisere trinnløs hastighet, konstant linjehastighetsskjæring og høyhastighetsskjæring. Den valgfrie elektroverktøyfunksjonen og ti hydrauliske tårn kan møte ulike behov for behandling, og er egnet for behandling av ulike produkter og små og mellomstore produkter; den viser sin overlegenhet for komplekse og høypresisjonsdeler.
Den skrå sengen CNC dreiebenk plasseres på fundamentet, den skal jevnes i fri tilstand, og deretter er justeringshornene jevnt låst. For vanlige verktøymaskiner overstiger ikke nivåavlesningen {{0}}.04/1000mm, og for høypresisjons CNC-maskiner overskrider ikke nivået 0,02/1000mm. Når du måler installasjonsnøyaktigheten, bør den utføres ved konstant temperatur, og måleverktøyet skal brukes etter en periode med konstant temperatur. Når du installerer den skråliggende CNC dreiebenken, prøv å unngå installasjonsmetoden som forårsaker tvungen deformasjon av CNC-maskinverktøyet. Når du installerer den skråliggende CNC dreiebenken, bør noen deler av maskinen ikke fjernes tilfeldig. Demontering av delene kan føre til viktig ny fordeling av den indre spenningen til CNC dreiebenken, og dermed påvirke nøyaktigheten til CNC-maskinverktøyet.
Etter at den geometriske nøyaktigheten til den skråliggende CNC dreiebenken har bestått inspeksjonen, må hele maskinen rengjøres. Bruk bomull eller silke klut fuktet med rengjøringsmiddel, ikke bomull eller gasbind. Rengjør antirustoljen eller antirustmalingen som er påført for å beskytte styreskinnens overflate og prosessoverflaten til den skråliggende CNC-dreiebenken når den forlater fabrikken. Rengjør støvet fra den ytre overflaten av verktøymaskinen. Smør hver glideflate og arbeidsflate med smøreolje spesifisert av maskinverktøyet. Kontroller nøye om alle deler av den skråliggende CNC dreiebenken er oljet etter behov, og om det er tilsatt nok kjølevæske til kjøleboksen. Om oljen i den hydrauliske stasjonen til verktøymaskinen og den automatiske smøreanordningen har nådd posisjonen spesifisert av oljenivåindikatoren. Sjekk om bryterne og komponentene i den elektriske kontrollboksen er normale, og om de integrerte kretskortene er på plass. Slå på og start den sentraliserte smøreanordningen, slik at smøredelene og smøreoljepassasjene er fylt med smøreolje, Gjør alle forberedelsene før hver del av verktøymaskinen utføres.
